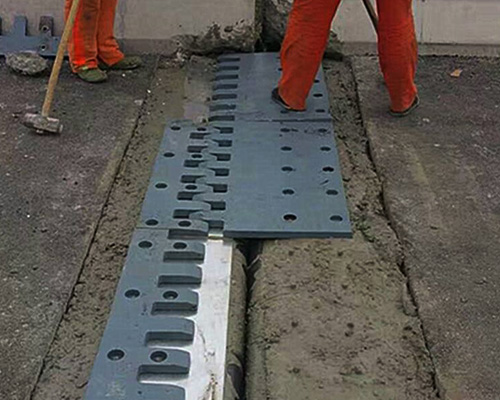

梳齿板伸缩缝

梳齿板伸缩缝

在线咨询 全国热线
15633187777
产品详情

一梳齿型伸缩缝缝的定义

梳齿型伸缩缝是世界上第一种以动力理论设计的弹性伸缩缝,该伸缩缝的弹性支承结构简单可靠,该专项技术具有当今国际先进水平。


二. 梳齿型伸缩缝伸缩技术特点及优势

1、整个系统设计采用了抗疲劳设计原理和弹性支撑设计,车辆频繁通过给伸缩缝带来持续不断的冲击力,若设计不当容易引起疲劳破坏、断裂及塌陷。

梳齿型伸缩缝所有承受冲击力的部件是弹性元件预压的弹性支撑元件位移弹簧、压紧支承、球形支承,在任何情况下,保证在受车辆冲击力作用冲击和振动力都经弹性元件吸充分收后再传递至横梁和梁体,这样可有效保护伸缩缝周围结构和支撑横梁。故所有部件的寿命将大大延长,行车时产生的噪音也是微乎其微的。

1.1、伸缩缝各部件之间采用高强螺栓联接 连接处采用高强螺栓联接而不是焊接方式,可有效减少焊接应力引起的疲 劳。任何类别的伸缩缝在其营运过程中,都会因为种种因素需要更换、保养。梳齿型伸缩缝设计充分考虑这一点即使多年使用后伸缩缝的部件亦容易维护保养。

1.2、独立的位移控制及载荷传输系统 ,作为传输冲击载荷的横梁与位移系统完全分离,这种设计可免除其承受其它的附加载荷而斜向支撑系统要承受其斜向布置引起的其它作用力,独立的位移控制系统可适用任何使用条件。若单组间隙被阻止不能收缩其它组缝不受影响仍可继续使用。若使用斜向支撑,其支撑系统及位移控制系统合为一体其使用性能受到很大影响。

1.3、梳齿型伸缩缝结构采用了球型支座支撑和弹性的压紧支承,由于采用了球型支座支撑横梁,这样可有效地满足梁体和墩的三维旋转这种结构特别适用于基于漂浮体系原理设计的桥梁。

1.4、承受载荷的中梁、横梁是一次热轧成形的

“I”型断面 若使用焊接成型的横梁极易产生疲劳破坏。

2结构尺寸相对于斜向支撑系统大大减少,梳齿型伸缩缝由于是独立的位移控制及载荷传输系统,所以其位移箱尺寸较小较易与周围预留钢筋联接并能快速对接安装、不会给安装带来很大问题.

3、梳齿型伸缩缝系统采用高耐磨材料制成的滑动支承的新型耐磨滑动材料制成的滑动支承,经独立检测机构检测证明,经过2.5公里的滑动, 该材料的摩擦系数相比PTFE材料减少了5倍。

4、梳齿型伸缩缝型钢采用表面防滑处理源于英国皇家海军的航空母舰表面处理技术 用以实现各种极端环境下高效的摩擦力和持久的耐用要求,防滑层的摩擦系数高达μ=0.9可避免车辆经过伸缩装置时打滑。
